FPD直流隔離變送器

FPD直流隔離變送器（鐵殼）價格：889元起，F(xiàn)PD直流隔離變送器知識說明

更新時間：2024年03月19日
FPD直流隔離變送器

不同批次，F(xiàn)PD直流隔離變送器（鐵殼）外觀及包裝或許略有不同，出廠前均經過嚴格檢測，更多...

FPD直流隔離變送器原理

FPD直流隔離變送器首先將變送器或儀表的信號，通過半導體器件調制變換，然后通過光感或磁感器件進行隔離轉換，然后再進行解調變換回隔離前原信號，同時對隔離后信號的供電電源進行隔離處理。保證變換后的信號、電源、地之間絕對獨立。

FPD直流隔離變送器作用

1、保護下級的控制回路。

2、消弱環境噪聲對測試電路的影響。

3、抑制公共接地、變頻器、電磁閥及不明脈沖對設備的干擾；同時對下級設備具有限壓、額流的功能是變送器、儀表、變頻器、電磁閥PLC/DCS輸入輸出及通訊接口的忠實防護。

可有效的隔離：輸入、輸出和電源及大地之間的電位。能夠克服變頻器噪聲及各種高低頻脈動干擾。

FPD直流隔離變送器參數說明

由于生產廠家不同，對隔離器的生產工藝、接線定義也不都相同，但使用場合基本相同，所以對產品的防護要求及維護基本相同。

1、使用前應詳細閱讀說明書。

2、作為信號隔離使用時，應將輸入端串入環路電路中，輸出端接取樣回路。

3、作為隔離配電使用時，應將輸入端并入電源電路中，輸出端接變送器。

4、若不正常工作應先檢查接線是否正確，注意電源有無及極性反正。

FPD直流隔離變送器是一種將直流電壓或電流信號按線性比例轉換成互相電氣隔離的不同直流電壓或電流信號的儀器?？捎糜诎l(fā)電機轉子電壓和電流的測量，并可廣泛用于其它各種場合。

FPD-1：單路輸出直流信號隔離變送器。

FPD-2：雙路輸出直流隔離變送器。

技術參數

◆ 準確度等級：0.2％

◆ 長期穩定度：≤±0.2%/年，無累計誤差

◆ 溫度影響：≤100ppm/℃

◆ 響應時間：＜400ms

◆ 輸出紋波：＜0.4% (峰-峰值)

◆ 輸入功耗：電流＜0.2VA，電壓＜0.1VA

◆ 工作頻率：標稱頻率±10%

◆ 輸出負載：

　·電流輸出額定10V壓降最大15V壓降（可選）

　·電壓輸出額定2mA 最大5mA輸出

◆ 輸出負載影響：＜0.1% （額定負載范圍內）

◆ 輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

◆ 電壓試驗：輸入/輸出/電源與外殼之間2kV AC 1min IEC688

◆ 沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

◆ 校正幅度：滿度最小±3%，零點最小±1%

◆ 磁場影響：0.4kA/m 磁場強度變化＜0.05%

◆ 工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

◆ 貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

技術選型

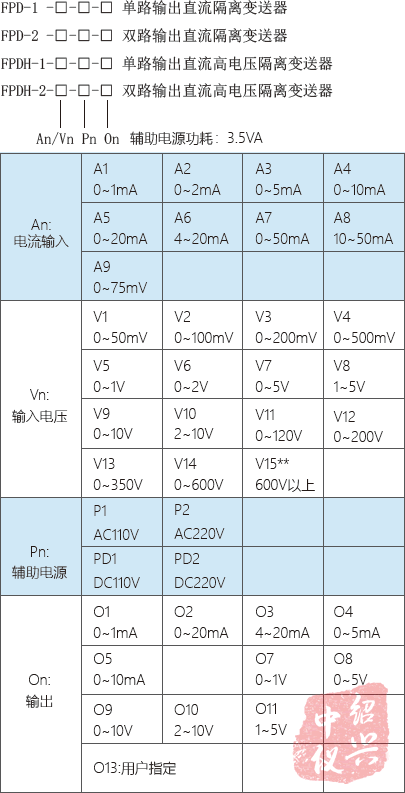

FPD直流隔離變送器選型

FPD系列直流隔離變送器選型圖

注：

1、1A以上電流須通過外加分流器輸入（A9）;

2、雙向輸入／輸出用文字說明；

3、“**”電壓輸入范圍V15僅限于FPDH-1、FPDH-2。

FPD直流隔離變送器

型號例舉：單路輸出直流信號隔離變送器，F(xiàn)PD-1-A5-P2-O3：輸入0~20mA，輸出4~20mA，供電電源AC220V。

型號例舉：雙路輸出直流隔離變送器，F(xiàn)PD-2-A5-P2-O3/O3：輸入0~20mA，輸出4~20mA/4~20mA，供電電源AC220V。

接線說明

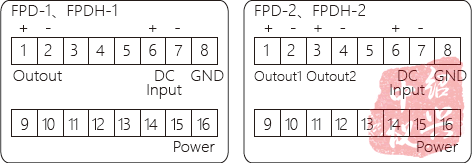

FPD直流隔離變送器接線圖
