更新時間：2023年04月25日
0-10V轉4-20mA信號隔離器是一種常見的工業控制設備，用于將0-10V電壓信號轉換為4-20mA電流信號，并實現信號隔離。其應用范圍廣泛，常用于工業自動化控制系統中，如流量、壓力、溫度等參數的測量和控制。
其原理是通過內部電路將輸入的0-10V電壓信號轉換為4-20mA電流信號，并通過隔離器實現輸入和輸出信號的隔離，從而避免因信號干擾或電氣隔離不良等問題導致的設備損壞或誤差。同時，隔離器還可以提高信號的穩定性和可靠性，保證系統的正常運行。

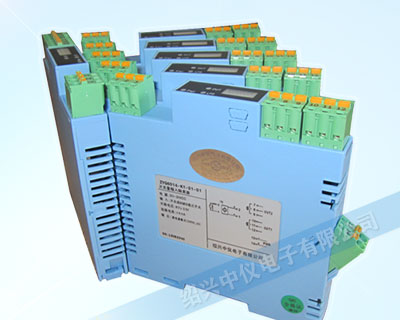

ZYG600系列信號隔離（配電）器是連接工業現場儀表與控制室之間的電氣關聯設備。模擬量信號隔離器通過輸入-輸出-電源之間的可靠隔離，有效解決工業自動化控制系統的干擾問題，保證系統的穩定和可靠運行。
該系列模擬量信號隔離器采用優質的PCB變壓器隔離技術，結合先進高效的數字電路，在極大地提高產品隔離強度的基礎上，進一步提升了檢測和控制回路的抗干擾性。同時模擬量信號隔離器將電流、電壓、電阻、電偶、頻率等信號進行轉換和分配，更大程度上滿足工業自動化 控制系統的要求。
| ZYG6 | XX | -X | -X | -X | -D | 選型說明 |
|---|---|---|---|---|---|---|
| 通道配置 | 11 | 一入一出 | ||||
| 12 | 一入二出 | |||||
| 13 | 一入三出 | |||||
| 14 | 一入四出 | |||||
| 22 | 二入二出 | |||||
| 信號類型 | A | 電流信號 | ||||
| P | 帶配電 | |||||
| V | 電壓信號 | |||||
| 輸入信號 | X | 見下表 | ||||
| 輸出信號 | X | 見下表 | ||||
| 供電電源 | D | DC24V | ||||
注：訂貨時需要確定輸入/輸出/電源等參數，如有特殊需求可以定制。
輸入輸出信號表
| 輸入信號 | 代碼 | 輸出信號 | 代碼 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 4~20mA | A | 1~5V | 1 | 4~20mA | A | 1~5V | 1 | ||
| 0~20mA | B | 0~5V | 2 | 0~20mA | B | 0~5V | 2 | ||
| 0~10mA | C | 0~10V | 3 | 0~10mA | C | 0~10V | 3 | ||
模擬量信號隔離器給現場的變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號， 經過隔離、干擾抑制等處理后，向控制系統或其它儀表輸出直流電流或電壓信號。
采用獨立的直流電源供電，輸入-輸出-電源各通道之間隔離。
標準的 35mmDIN 導軌卡式安裝?？砂尾宓慕泳€插頭端子，彈簧壓緊連接。
◆供電電源
供電電壓范圍：20～30VDC 額定供電電壓：24VDC
電流消耗（24VDC供電時）：< 47mA（1入1出）；< 62mA（1入2出）；< 95mA（2入2出）
◆輸入
輸入信號：4~20mA；0~20mA； 其它指定電流
輸入阻抗：約 50Ω
給變送器的配電：20mA時，≥18V（出廠默認）、若需要更大配電（如≥22V），請訂貨時注明
最大輸入電流：約 25mA
◆輸出
輸出電流：4~20mA；0~20mA；其它指定電流
輸出電壓：1～5V；0～5V；0～10V；其它指定電壓
負載電阻：4~20mA 輸出時，≤350Ω（出廠默認，可指定負載）
輸出紋波：< 10mVp-p
◆綜合參數
標準精度：±0.1%
溫度漂移：0.01%F.S./℃
響應時間：< 10ms
隔離能力：輸入-輸出-電源之間 1.5KV，1min，50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC
工作環境溫度：-20℃～＋60℃
儲存環境溫度：-40℃～＋80℃
機殼材質/防護等級：阻燃ABS/IP20
外形尺寸：16×116×110（mm）

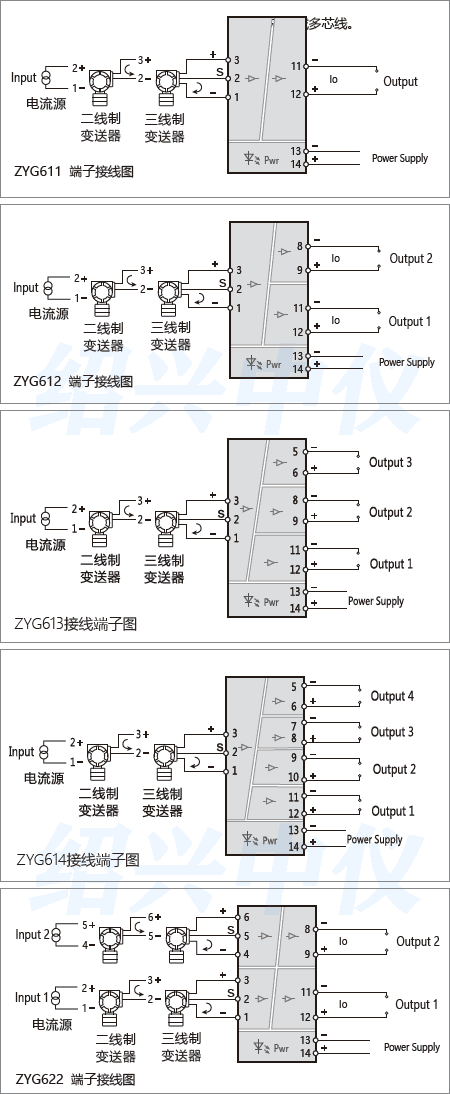

模擬量信號隔離器接線說明圖
