ET2110高精度溫度信號校驗儀

ET2110高精度溫度信號校驗儀價格：8372元起，ET2110高精度溫度信號校驗儀知識說明

更新時間：2023年02月28日

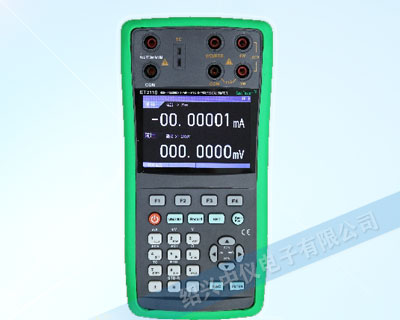

ET2110高精度溫度信號校驗儀

不同批次，ET2110高精度溫度信號校驗儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測，更多...

ET2110高精度溫度信號校驗儀原理

ET2110溫度信號校驗儀主要用于溫度元件（熱電偶、鉑電阻、溫度計）、溫度變送器（傳感器）、溫度開關及溫度顯示儀表的校驗和維修。尤其在工業應用中，溫度計、熱電偶和其他溫度傳感器由于受到機械、熱能和化學因素的影響而加速老化，在越來越多的工業過程中溫度已成為影響質量、操作可靠性和使用壽命的一個***重要的因素之一現場配備一臺溫度校驗儀變得特別重要。

溫度信號校驗儀怎么用

溫度系統中的傳熱也十分復雜，往往以熱傳導、對流和輻射來完成，要使溫度迅速變化并達到熱平衡幾乎是不可能的。常規溫度校準源設備體積大，加熱和冷卻時間長，需要在工業現場對溫度測量系統進行檢查、維護和校準，以保證恒溫場的均勻性。ET2110溫度信號校驗儀的溫度探頭耗時、勞動強度大、成本高、拆裝次數多，影響系統可靠性。

在工業界，需要小型輕便的便攜式溫度校準源（恒溫槽），例如壓力校準器。然而，這種小型便攜式溫度校準器必須克服由于體積減小而導致的溫度場的均勻性。不穩定性好壞的缺點要在短時間內穩定地升溫和降溫，需要加熱和冷卻的緊密配合，ET2110溫度信號校驗儀可以縮短加熱和冷卻時間。由于溫度槽也會影響溫度場的均勻性，因此研究開發了一種綜合多種因素、超微型尺寸和恒定精度、快速升溫和降溫的便攜式溫度校準設備，供現場應用。多年活躍于溫度測量技術領域。

冶金：鋁廠、銅廠、鋼廠等石化：石油鉆探、輸油管道、石化廠、煉油廠。一般工業：冰箱廠、空調廠、電冰箱廠、啤酒廠、制藥廠、汽車廠。溫度元件制造商：鉑電阻、熱電偶、補償電線電纜、溫度開關、溫度傳感器制造商。交通運輸：機場飛機維修、交通運輸用大型供電系統維修、海上運輸作為在役維修測量手段。

溫度信號校驗儀使用方法

溫度校準器廣泛應用于造船業、發電和配電行業、化學和石化行業、制藥行業、食品行業和許多其他行業。同時，溫度校驗儀獨特的結構使其即使在1300℃的溫度下也能經濟、安全、可靠、高質量地運行。

在工業領域，人們熟悉的溫度、壓力、電流、電壓等基本物理量對產品質量和整體過程控制有很大的影響，而在這些基本物理量中，溫度測量和校準是重要的，比這要難得多。這是因?yàn)闇囟认到y(tǒng)本身的保溫和傳熱作用非常復雜，導致溫度測量和校準系統體積龐大，穩定時間長，精度難以提高。ET2110溫度信號校驗儀與壓力系統不同，它可以保證內外壓力相互獨立，只要保證傳壓管路無泄漏，就很容易實現快速傳壓，穩定時間僅為幾毫米，幾秒鐘，測量精度輕松達到數萬個零件?？v觀高精度和高穩定性的溫度測量系統，不可能保證絕熱，即完全防止熱傳遞。人們通常認為，在足夠大的體積達到熱平衡的情況下，內部質量中心的小體積內的溫度場梯度是平衡的。這是溫度校準源體積龐大的重要原因之一。

ET2110高精度溫度信號校驗儀是一款是一種集測量與模擬熱電阻、熱電偶，輸出與測量電壓、毫伏、電阻、電流等電參數信號于一體的高精度、高分辨率、高可靠性的手持式現場溫度校準產品；內置溫差測量、標準溫度測量、PID控溫、ρ值測量等功能；自定義傳感器功能讓用戶可以自己輸入特定的熱電阻、熱電偶分度號；通過熱工輔助工具可以非常方便的實現各種電量與溫度之間的相互換算；數據記錄功能能夠方便客戶現場記錄檢定數據；數據記錄功能能夠方便客戶現場記錄檢定數據。

ET2110溫度信號校驗儀采用3.5寸TFT彩屏，讀數清晰，操作簡捷、結構堅固、小巧輕便、緊湊且經濟實用，能夠在儀表車間、計量室、校準室中使用，是溫度儀表的理想校準儀表。

基本功能

·測量/輸出:電壓、毫伏、電阻、熱電偶、熱電阻、電流等；

·溫度信號校驗儀帶220VAC測量功能；

·可模擬二線制變送器；

·電阻測量可選二、三、四線3種測量方式；

·精度為0.01％、0.02％兩種；

·兩個相互隔離的通道，支持同步測量、輸出；

·可提供手動階躍、自動階躍、自動步進和手動步進功能；

·溫度信號校驗儀采用3.5寸TFT液晶屏，分辨率480*320；

·可同時顯示測量和輸出數據，也可單獨顯示測量或輸出數據；

·5000mAh鋰電池供電；

·具有自動電源關閉功能、時間可設，適合現場使用；

·溫度信號校驗儀提供DC24V回路電源，以供現場調試之用；

·熱電偶測量和輸出提供內置、外置和手動3種冷端溫度補償方式，其中外置參考端采用A級Pt100鉑電阻、可輸入證書值進行溫度修正；

·熱電偶種類：R,S,K,E,J,T,N,B,L,U,XK,WRE325,WRE526；

·熱電阻種類：PT100-385,PT100-392,PT100-JIS,PT200-385,PT500-385,PT1000-385,Cu10,Cu50,Cu100,Nil20,BA1,BA2,PT10；

·尺寸：105×210×55mm；重量：600g

增強功能（選配）：

·溫差測量功能：準確度達0.003℃，溫度信號校驗儀可測量空間內兩點間的溫度差，在0.4秒的時間內即可完成一次溫差數據采集、有效提高了測量準確度；在測試過程中可實時計算測試過程中的10分鐘波動性。使用標準鉑電阻或者標準熱電偶進行測量工作前，可通過證書值的輸入對測量結果進行溯源，并滿足恒溫槽測試規范對電測儀器的要求。

·標準溫度測量功能：與普通的熱電偶測量及熱電阻測量不同，該測量方式可使用證書值進行溫度溯源，支持的標準熱電偶熱電阻的類型包括：標準熱電偶S、R、B、T四種，標準鉑電阻Pt25、Pt100兩種。

·使用任意傳感器測量功能，可方便的將被測物理量（壓力、流速、溫度等）轉換為電壓、電流、電阻等易測物理量進行測量。用戶只需預先輸入響應曲線，溫度信號校驗儀將采用內部算法進行數值轉換和修正，最終將被測物理量顯示在屏幕上。您可以隨意編輯和修改被測物理量的顯示單位。

·精密控溫功能：使用精密控溫功能，可以實現對恒溫設備進行溫度閉環控制，代替高精度PID控制器。在恒溫設備及電網電壓符合條件的情況下，設備的溫度波動性可優于0.02℃/10min（恒溫槽）。

·ρ值測量功能：能夠測量周期性方波信號的占空比，可用于對時間比例輸出的各種數字溫度指示調節器的PID參數進行檢定及校準，并滿足《JJG617-1996數字溫度指示調節儀·規程的要求。

·熱工換算功能：溫度信號校驗儀用于實現各種電量與溫度間的相互換算，支持的電量與溫度換算的類型包括:工作用熱電偶、工業熱電阻及各種溫度變送器。

·數值設定方式：具有最為靈活、便捷的輸出值設定方式，可以通過數字鍵盤直接設定輸出值，也可以通過方向鍵按位進行增量設定。另外，設備還具有可以編號輯的階躍或者斜坡數值設定方式。

·正弦信號輸出功能：一些過程記錄儀（特別是機械式記錄儀）的檢定/校準，通常包括運行試驗的環節，可以通過采用正弦信號輸出方式為被檢表提供信號。

·數據記錄功能：溫度信號校驗儀具有強大的記錄管理功能，最多可以建立32個設備號，每個設備號具有16個記錄頁，每個記錄頁中包含時間、測量值、輸出值及自定義值四個基本信息。用戶可以根據需求進行設備管理、記錄刪除等操作。

型號說明

型號	準確度	溫度范圍	增強功能說明
ET2110B	0.01級	15～25℃	用戶選用選配功能，在訂溫度信號校驗儀時需在產品型號后加功能代碼尾綴。
ET2110C	0.02級	15～25℃
ET2110BT	0.01級	0～50℃
ET2110CT	0.02級	0～50℃

技術參數

功能		量程	0.01級分辨率	0.02級分辨率	0.01級準確度	0.02級準確度	備注
直流輸出	電壓	100mV	0.1μV	1μV	0.005%+0.003%	0.01%+0.005%	最大負載電流<=2.5mA
		1V	1μV	10 μV	0.005%+0.001%	0.01%+0.005%
		10V	10μV	100μV	0.005%+0.001%	0.01%+0.005%
	電流（有源/無源）	30mA	0.1 μA	1μA	0.005%+0.003%	0.01%+0.003%	有源輸出最大負載電壓20V
	電阻	50Ω	0.1mΩ		0.005%+10mΩ	0.01%+15 mΩ	激勵電流0.4-4mA
		500Ω	1mΩ		0.005%+20mΩ	0.01%+30 mΩ	激勵電流0.1-2mA
		5000 Ω	10mΩ		0.005%+50mΩ	0.01%+50 mΩ	激勵電流0.04-0.4mA
	24V	24V			±10%		回路輸出
	熱電阻	詳見熱電阻表
	熱電偶	詳見熱電偶表
直流測量	電壓	200mV	0.1μV		0.005%+0.003%	0.01%+0.005%
		2V	1μV		0.005%+0.001%	0.01%+0.005%
		20 V	10μV		0.005%+0.001%	0.01%+0.005%
		200V	100μV		0.005%+0.001%	0.01%+0.005%
	電流	20 mA	0.1μA		0.005%+0.003%	0.01%+0.003%
	電流	200mA	1μA		0.005%+0.003%	0.01%+0.003%
	電阻（四線）	50 Ω	0.1mΩ		0.005%+10mΩ	0.01%+15 mΩ	激勵電流1mA
		500Ω	1mΩ		0.005%+20mΩ	0.01%+30 mΩ
		5k Ω	10mΩ		0.005%+50mΩ	0.01%+50 mΩ	激勵電流0.1mA
	電阻（二三線）	50 Ω	0.1mΩ		0.005%+30mΩ （三線） 0.005%+50mΩ （二線）	0.005%+35mΩ （三線） 0.005%+60mΩ （二線）	激勵電流1mA
		500Ω	1mΩ		0.005%+30mΩ （三線） 0.005%+50mΩ （二線）	0.005%+35mΩ （三線） 0.005%+60mΩ （二線）	激勵電流1mA
		5kΩ	10mΩ		0.005%+80mΩ	0.01%+80 mΩ	激勵電流0.1mA
	熱電阻	詳見熱電阻表
	熱電偶	詳見熱電偶表
交流測量	交流電壓	200mV	1μV		±(0.2%+100)（40Hz-30kHz）
		2V	10μV		±(0.2%+100)（40Hz-30kHz）
		20V	100μV		±(0.2%+100)（40Hz-5kHz）
		20V	100μV		±(0.8%+300)（5k-30kHz）
		200V	1mV		±(0.2%+200)（40Hz-5kHz）
		200V	1mV		±(0.8%+450)（5k-30kHz）
	交流電流	20 mA	0.1μA		±（0.3%+400）（40Hz-5kHz）
	交流電流	200mA	1μA		±（0.3%+400）（40Hz-5kHz）

熱電阻參數表

分度號	溫度范圍	分辨率	0.01級準確度	0.02級準確度	備注
PT10	-200-850℃	0.01℃	0.1℃	0.2℃	四線測量
PT100-385	-200-850℃	0.01℃	0.1℃	0.2℃
PT100-392	-200-850℃	0.01℃	0.1℃	0.2℃
PT100-JIS	-200-850℃	0.01℃	0.1℃	0.2℃
PT200-385	-200-630℃	0.01℃	0.1℃	0.2℃
PT500-385	-200-630℃	0.01℃	0.2℃	0.3℃
PT1000-385	-200-650℃	0.01℃	0.1℃	0.2℃
Cu10	-100-260℃	0.01℃	0.5℃	0.6℃
Cu50	-50-150℃	0.01℃	0.15℃	0.25℃
Cu100	-50-150℃	0.01℃	0.08℃	0.2℃
BA1	-200-650℃	0.01℃	0.4℃	0.5℃
BA2	-200-650℃	0.01℃	0.25℃	0.3℃
Ni20	-80-260℃	0.01℃	0.3℃	0.4℃

熱電偶參數表

分度號	溫度范圍	分辨率	0. 01 /0. 02 級準確度	備注
K	-200-0℃	0.1℃	0.4℃	不包含冷端補償精度
K	0-1372℃	0.1℃	0.3℃
R	-50-0℃	0.1℃	0.9℃
R	0-1768℃	0.1℃	0.7℃
S	-50-0℃	0.1℃	0.9℃
S	0-1768℃	0.1℃	0.6℃
E	-50-0℃	0.1℃	0.5℃
E	0-1000℃	0.1℃	0.4℃
J	-200-0℃	0.1℃	0.2℃
J	0-1200℃	0.1℃	0.1℃
T	-100-0℃	0.1℃	0.3℃
T	0-400℃	0.1℃	0.15℃
L	-200-900℃	0.1℃	0.2℃
N	-200-0℃	0.1℃	0.3℃
N	0-1300℃	0.1℃	0.2℃
B	600-1820℃	0.1℃	0.6℃
U	-200-0℃	0.1℃	0.4℃
U	0-400℃	0.1℃	0.2℃
XK	-200-800℃	0.1℃	0.5℃
WRE325	0-1500℃	0.1℃	0.5℃
WRE526	0-1500℃	0.1℃	0.4℃
