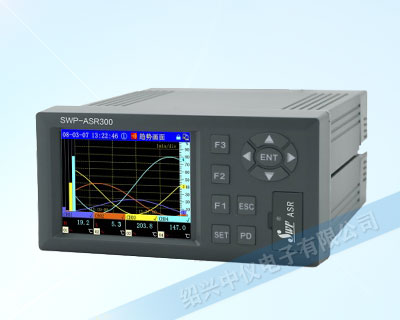

SWP-ASR300無紙記錄儀

概述

SWP-ASR300系列無紙記錄儀采用寬視角、高亮度、3.6英寸、高分辨率、LED背光的真彩色TFT液晶作為顯示屏，全新硬件結構設計、更低的功耗、更強的抗干擾能力、更友好的人機界面、可以滿足不同用戶的特殊功能定制要求、靈活便捷。主要應用于紡織、化工、電力、石化、煙草、制藥等行業。

技術規格

規格				說明
輸入	模擬量		熱電偶	B、S、K、E、T、J、W
			RTD	PT100、CU50
			電壓	DC 0-5V，DC 1-5V，DC 0-100mV，DC 0-20mV
			電流	DC 0-10mA，DC 4-20mA
	脈沖量			矩形/正弦/三角幅度≥ 4V頻率0-15KHz
輸出	模擬量		電流	0-10mA (負載≤750 Ω)4-20mA (負載≤500 Ω)
			電壓	0-5V (負載≥250 kΩ) 1-5V (負載≥250 kΩ)
	開關量		SSR	5V/0.05A
			SCR	40V/0.5A
			繼電器	AC 220V/3A或DC 24V/5A(阻性負載)
	饋電			DC 24V / 60mA
通訊	波特率			1200-115200pbs
	接口			RS232，RS485，帶高速光電隔離
	協議			MODBUS-RTU，SR-BUS(SWP儀表通訊協議)
精度				0.5%FS±1字或0.2%FS±1字
小信號切除				0-25.5%FS
測量范圍				-1999~99999字
采樣周期				0.25秒
記錄間隔				1秒-4分鐘之間以秒為單位共240檔可供選擇
參數設定				多語言菜單提示，通過按鍵或上位機通訊口設定
控制方式				可選擇帶回差的ON/OFF繼電器觸點輸出(AC220V/3A)
打印功能				可外接帶串口輸出的40字符/行或16字符/行面板式、臺式微型打印機，打印歷史數據或曲線。
顯示方式				3.6寸LED背光大屏幕真彩液晶(320×240點陣)圖形顯示
報警功能				每個通道最多可以設定4個報警點，每個報警點可選擇上限、下限、變化率上限、變化率下限、偏差值下限和偏差值上限報警等6種報警方式，可設置延時報警時間、報警回差、繼電器聯鎖輸出、蜂鳴器輸出，還可設置外接報警音響觸點功能，儀表保存最新的2000條報警信息。
保護方式				設定參數、記錄數據斷電保存10年以上，內置電源檢測電路，掉電時數據預先保存
語言				中文(簡、繁體)、英文，內置GB2312二級漢字庫，包含6500個16*16和12*12點陣簡、繁體漢字
使用環境		環境溫度		-15℃-60℃
		相對濕度		≤ 85%RH、避免強腐蝕性氣體
		電源電壓		90VAC-260VAC (50-60Hz)
安裝		儀表尺寸		160×80×201mm
		開孔尺寸		151+1×76+1mm
		安裝方式		卡條式固定架
功耗				≤ 15W
重量				約1.6kg

選型表

型號	規格代碼			附加規格 代碼	說明
SWP-ASR300	□□	-□	-□	/□□□	ASR300系列無紙記錄儀
采集通道數	01~08				可選01~08通道 *1
存儲器容量 （MB）		-1			32（標配）
		-2			64
		-3			160
顯示語言			-0		簡體中文（標配）
			-1		英文
			-2		繁體中文
			-3		多語言版（可在簡、繁、英之間切換）
附加規格				/C2	RS-232接口 *2
				/C3	RS-485接口 *2
				/P（1-3）	DC 24V饋電
				/J（1-6）	（常開觸點）繼電器數
				/JB（1-3）	（常開、常閉觸點）繼電器數
				/U	帶通用USB接口
				/L	帶流量積算功能
				/T	帶天然氣運算功能
				/PID	帶PID控制功能
				/Dxxx	客戶定制功能*3

*1標準配置為1路（最多配8路，不能選配/AO或/F）。

*2可同時選配/C2、/C3，使用微型打印機時，必須配/C2。

*3如用戶有特殊功能開發需求的可單獨定制儀表功能，xxx為特殊定制功能的編碼。
