彩色無紙記錄儀

ZYW130-RG彩色無紙記錄儀價格：8142元起，彩色無紙記錄儀知識說明

更新時間：2022年12月04日，不同批次，ZYW130-RG彩色無紙記錄儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測...

點擊查閱替代新產品：http://www.zhuaigan.cn/xuanxing/9.htm

此款ZYW130-RG彩色無紙記錄儀即日起停產，請選用全新升級換代ZYW360系列彩色無紙記錄儀：

選型說明

5.6寸彩屏16路無紙記錄儀常規選型參考：ZYW130RG1010001280001A（ZYW130RG系列彩色無紙記錄儀含1路多種輸入/送USB接口方便備份數據/AC85-260V寬電壓供電設計/5.6寸高清液晶液/訂貨可送2路繼電器報警/2014年可免費升級到248M內存）。

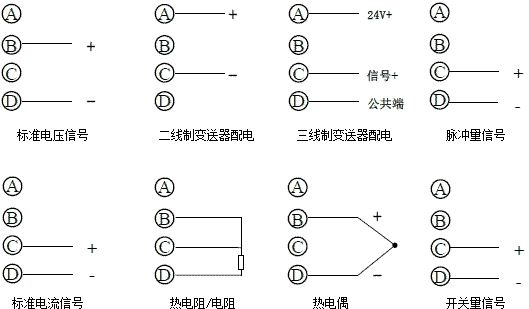

ZYW130-RG彩色無紙記錄儀接線方法

圖：ZYW130-RG彩色無紙記錄儀接線方法

技術參數

ZYW130-RG		5.6寸彩屏16路無紙記錄儀參數說明
外形尺寸		1	150×150×220mm，1～8通道，含128M內存
外形尺寸		2	150×150×325mm，9～16通道，含128M內存
模擬輸入通道數量			01	1個通用模擬量多種輸入通道
			02	2個通用模擬量多種輸入通道
			…	… …
			16	16個通用模擬量多種輸入通道
模擬輸出通道數量				0	無4～20mA輸出
				1	1路4～20mA輸出
				…	… …
				8	8路4～20mA輸出
報警輸出數量					00	無繼電器輸出
					01	1個繼電器輸出
					…	… …
					12	12個繼電器輸出
儀表內存容量						128	128M存儲容量
儀表內存容量						248	248M存儲容量
PID調節功能							0	無此功能
PID調節功能							1	含PID調節功能(不含通道）
流量補償、累積功能								0	無此功能
流量補償、累積功能								1	含多種累積補償功能
PC通訊功能									0	無通訊接口
									1	RS232通訊接口
									2	RS485通訊接口
USB接口（U盤轉存功能）										0	無此功能
USB接口（U盤轉存功能）										1	USB數據轉存功能
儀表工作電源											A	AC85～265V，45～55Hz
附件	微型打印機（含電源）
	記錄儀上位管理軟件
	RS485/RS232轉換模塊
備注：16路無紙記錄儀輸入輸出通道數之和zui多為16，130RG1最多配6個報警繼電器/130RG2最多配12個報警繼電器

技術參數

16路彩色無紙記錄儀畫面信息豐富，操作簡單，界面友好；
全隔離多種輸入，支持多種模擬量信號輸入，無需更換模塊，通過軟件設置即可；
采用大容量的FLASH閃存芯片存儲歷史數據，掉電不丟失數據；
標準串行通訊接口：RS-232和RS-485；支持Modbus RTU協議；
剪貼板的復制和粘貼功能方便用戶參數設置；
16路彩色無紙記錄儀可自定義工程位號、工程單位；
內置GB2312 二級漢字字庫，包含6500 個漢字；
支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，解決了單位及漢字位號的輸入問題。漢字位號、單位自定義組合輸入；
配備標準USB 接口，支持USB1.1、2.0 U盤，支持FAT16/FAT32 文件系統，歷史數據轉存快捷方便；
支持外接微型打印機，滿足用戶現場打印的需求；
支持流量積算和PID調節功能。

主要功能

16路模擬量多種輸入	八回路PID控制	報警類型、時間自動記錄	小信號切除功能
16路24V配電輸出	12個報警輸出	流量模型運算功能	組態拷貝功能
8路模擬量輸出	USB2.0數據轉存接口	流量溫壓自動補償	超長歷史記錄
最大248Mb數據記錄總容量	中文位號輸入	累積年、月、日、報表	用戶權限管理
每通道容量可自由分配	RS-232C/RS-485接口	上位機分析管理軟件	線性修正功能
掉電/上電時間自動記錄	5.7寸TFT真彩色液晶顯示	高抗干擾設計
