電流變送器是常用的工業自動化領域中的一個信號轉換設備，它可以將傳感器輸出的電壓或電流等信號，轉變?yōu)闃藴实?-20mA電流信號輸出，以方便檢測和控制。正確接線是保證電流變送器正常運行的關鍵因素，下面將詳細介紹電流變送器的接線方法。

一、電源線接線

電流變送器需要外部供電才能正常工作，通常情況下，我們需要選擇適配的直流電源進行供電。接線時需要注意：

1.電源電壓與電流變送器規格相符。

2.電源電源正負極性不要弄錯，否則有可能會燒壞電流變送器。

3.對于現場采用三相交流電時，可以通過使用脈沖型的電源支持交流電供電，接線方式與直流電源類似。

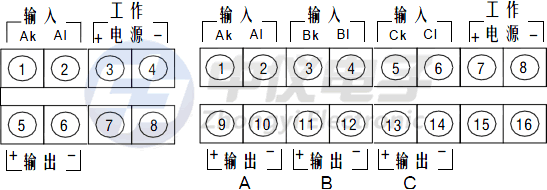

二、輸入/輸出信號線接線

電流變送器的輸入端通常有兩種信號類型：電壓或電流，其中電壓輸入一般對應于電壓型傳感器，電流輸入對應于電流型傳感器。根據傳感器的類型，選擇正確的輸入方式即可。

輸出信號線通常是4-20mA電流信號，這個信號線可以連到儀表、PLC程序控制器、DCS系統中，以方便輸出實時參數信息。

接線時需要注意：

1.根據電流變送器的說明書找到對應的終端模塊，低壓輸入和輸出信號等接口進行連線。

2.接口的正負極性不要弄錯，一旦弄錯可能會導致傳感器燒毀或輸出信號異常。

3.選用合適的傳感器和電流變送器，進行正確的輸入方式與輸出方式設置。

三、技巧與注意事項

1.電源線應該盡可能避開其它干擾信號，如馬達線圈、高壓線、閥門線等，減小于電源線的干擾。

2.輸入信號線應該盡可能縮短長度，使輸入信號保持亞微安級別，減小于線路的干擾。

3.在連接時，需先將系統停電，并確保設備之間沒有剩余電荷，防止放電引起變送器損壞。

總之，電流變送器作為常用的信號轉換器，能夠廣泛應用于工業自動化領域。在使用時，重要的是選擇合適的傳感器，正確的接線方法以及注意事項，才能保證整個系統的穩定、精度和可靠性。
